Applications de la science optoélectronique dans le domaine militaire

2. Imageur infrarouge

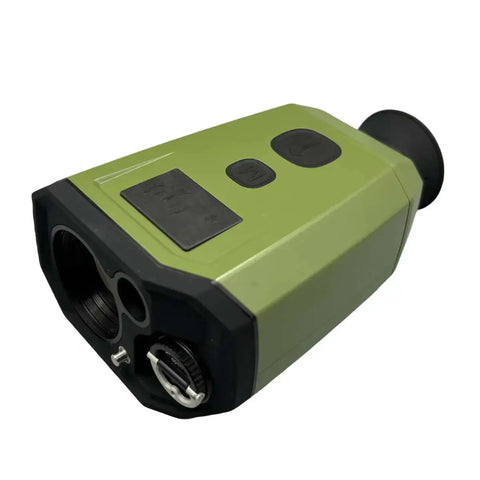

Modèle	LRF10000D
Niveau de sécurité oculaire	Classe 1（IEC60825-1）
Grossissement	7×
Champ de vision	6°/106mil
Distance pupillaire	20mm
Calibre de réception	Φ32mm
Dioptrie	-5~+5D
Longueur d'onde laser	1535nm
Plage (bâtiment)	≥ 20~10000m
Précision	±1m
Fréquence	1Hz (3Hz en mode de mesure continue)
Précis	≥98%
Angle de divergence	0.4mrad
Plage angulaire	Azimut : 0~360°(±1°); Angle de tangage : ±90° (±1°)
Alimentation	DC 5~12V
Type de batterie	Batterie rechargeable 16340×2/CR123A×2
Durée de vie de la batterie (température ambiante)	5000 mesures
Poids	≤ 430g (y compris la batterie)
Volume	141×81×53mm (L×l×H)
Température de fonctionnement	-40~+55℃
Température de stockage	-50~+65℃
Indice d'étanchéité	IP67
Connecteur	Uart（TTL_3.3V）vers USB
Transmission sans fil	Bluetooth 5.0
Type de positionnement	GPS/BeiDou/GLONASS
Précision de localisation	≥50m
Autre	Interconnexion avec l'application mobile
Certification du produit	CE、RoSH

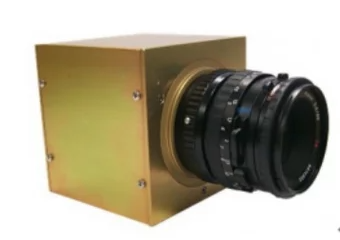

3. Caméra multispectrale

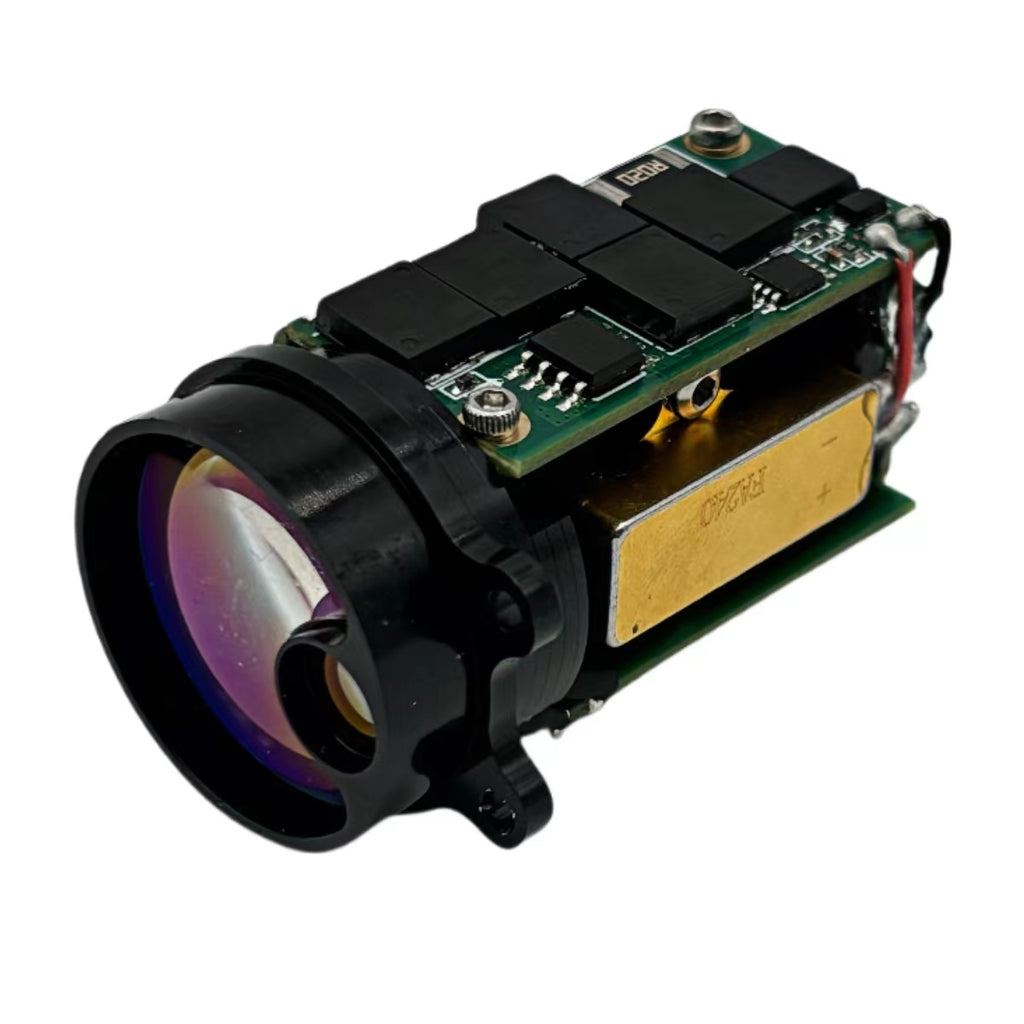

4、Instrument de mesure de distance laser
La mesure de distance laser présente des avantages en termes de portée, de précision, de rapidité, de résistance aux interférences, sans angle mort, etc., par rapport à la mesure de distance ordinaire.

• SPÉCIFICATIONS TECHNIQUES

Modèle	LRF0105C	LRF0308C	LRF0405C	LRF0612C	LRF0816C	LRF0815C	LRF1017C	LRF1221C	LRF1525C	LRF1830C	LRF2535C
Longueur d'onde laser	1535±5nm
Capacité de mesure de distance (cible de 2.3mX2.3m)	≥3000m	≥3000m	≥4000m	≥6000m	≥8000m	≥8000m	≥10000m	≥12000m	≥15000m	≥18000m	≥25000m
Sécurité oculaire	Classe Ⅰ
Angle de divergence	≤1mrad	≤0.6 mrad		≤4.21 mrad		≤0.35 mrad				≤0.3mrad
Diamètre de lentille d'émission	Φ8 mm	Φ8 mm		Φ12mm		Φ12mm		Φ15mm	Φ15mm	Φ18mm
Diamètre de lentille de réception	Φ20 mm	Φ16 mm		Φ25mm		Φ40mm		Φ45mm	Φ50mm	Φ60mm
Plage minimale	≤15 m			≤30 m		50 m
Fréquence de mesure	Unique, 1Hz~10Hz
Précision de mesure	±2 m			±1 m		±1 m
Résolution de mesure	≤20 m			≤30 m		≤30 m
Taux de précision	≥98%			≥98%		≥98%
Taux de fausse alarme	≤1%			≤1%		≤1%
Tension d'alimentation	DC 3~5 V	DC4.5~16V				DC12 V
Poids	≤29±1 g	≤32±1 g		≤ 58±1g		≤175g		≤285g	≤380g	≤380g	400g
Dimension （mm)	Φ34×47.5	48×30.5×21		65×48×32		65×46×86		107×72×60	125×85×58	125×100×70
Température de fonctionnement	-40～+70 ℃
Température de stockage	-55～+75 ℃

5. LIDAR
Le LiDAR a un avantage en haute précision et en imagerie, avec une résolution de centimètres voire de millimètres.

6. Gyroscope à fibre optique

Le gyroscope à fibre optique est un capteur à fibre optique utilisé pour la navigation inertielle. En modifiant la longueur de la fibre optique ou le nombre de boucles que la lumière parcourt dans la bobine, il peut atteindre différents niveaux de précision et possède une large plage dynamique.

En raison de l'application hautement adaptée des gyroscopes à fibre optique dans les transporteurs mobiles et le domaine militaire, les forces militaires de divers pays ont investi des ressources financières et des efforts considérables dans leur développement.

Actuellement, certains pays développés tels que les États-Unis, le Japon, l'Allemagne, la France, l'Italie et la Russie ont réalisé des progrès significatifs dans la recherche sur les gyroscopes à fibre optique. Certains gyroscopes de précision faible à moyenne ont déjà été commercialisés, et quelques produits de haute précision ont également commencé le débogage d'équipement dans des applications militaires.

II. Transmission d'informations

Il existe divers moyens de transmission d'informations militaires, comprenant principalement la communication par satellite, la communication par fibre optique, la communication par micro-ondes et la communication par ondes courtes, qui sont utilisés pour former plusieurs réseaux avec diverses méthodes de communication.

La communication par fibre optique occupe une position significative dans la transmission d'informations militaires.

Les systèmes de communication par fibre optique ont d'abord été appliqués dans les systèmes de communication tactique pour l'armée dans le domaine de la communication militaire.

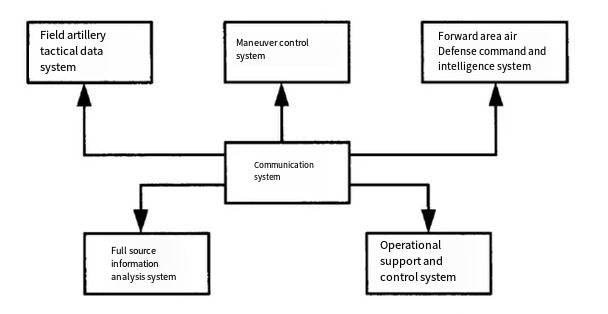

Schéma du système de communication optoélectronique :

Le système comprend le Système de Contrôle Mobile, le Système de Données Tactiques d'Artillerie de Campagne, le Système de Commandement et d'Intelligence de Défense Aérienne de Zone Avancée, le Système d'Analyse d'Information Multi-Sources, le Système de Soutien et de Contrôle des Services de Combat, et le Système de Communication. Chacun des cinq premiers sous-systèmes fonctionnels a ses propres fonctions pour accomplir ses tâches indépendantes, et ils forment également un réseau horizontal pour se soutenir mutuellement. En même temps, les sous-systèmes forment également un réseau vertical selon la relation de commandement et de contrôle, permettant l'échange d'informations entre les niveaux supérieurs et inférieurs. Les connexions horizontales et verticales des cinq sous-systèmes sont assurées par le système de communication (tactique).

1. Système de Contrôle Mobile

Ce système fournit aux commandants et au personnel à tous les niveaux des données et informations de commandement opérationnel et liées au champ de bataille (telles que les tâches opérationnelles, les plans opérationnels, les plans de mobilité, les alertes précoces, les ordres opérationnels, ainsi que le renseignement, le soutien d'artillerie, les situations d'approvisionnement, etc.), permettant ainsi de planifier, coordonner et contrôler les opérations de combat des unités d'infanterie et de blindés.

2. Système de Données Tactiques d'Artillerie de Campagne

Ce système est un système intégré de commandement et de contrôle de soutien d'artillerie utilisé pour développer des plans de soutien d'artillerie et commander et contrôler les unités d'artillerie.

3. Système de Commandement et d'Intelligence de Défense Aérienne de Zone Avancée

Ce système est utilisé pour commander et contrôler les armes de défense aérienne à haute, moyenne et basse altitude.

4. Système d'Analyse d'Information Multi-Sources

Ce système est un système de renseignement/guerre électronique principalement utilisé pour recevoir, afficher, traiter et distribuer diverses informations de renseignement et ressources de guerre électronique des niveaux stratégique à tactique, et transmettre les résultats aux commandants et unités de combat à tous les niveaux via le système de communication.

5. Système de Soutien et de Contrôle des Services de Combat

Ce système est un système de soutien de service qui peut rapidement collecter, analyser et transmettre des informations de soutien de service, aidant les commandants et le personnel à planifier, coordonner et contrôler le travail de soutien logistique (tel que l'approvisionnement, la maintenance, le transport, les soins médicaux, les finances et le personnel, etc.).

6. Système de Communication

Le système de communication est établi par des départements pour réaliser la transmission et l'échange d'informations. Il est interconnecté avec le système de communication de théâtre et le système de communication stratégique vers le haut et avec diverses entités de combat vers le bas. Les méthodes de communication comprennent la voix, les données et le fax. Son champ de communication peut couvrir la portée opérationnelle d'une armée.

III. Stockage et affichage d'informations

1. Le stockage holographique volumique est l'une des technologies de stockage optique les plus anciennes étudiées.

Avantages du stockage holographique volumique :

a) Haute densité de stockage et grande capacité : En utilisant des méthodes holographiques, les informations peuvent être stockées dans l'ensemble du volume du support, permettant le stockage multiplexé de nombreux hologrammes dans le même volume de stockage.

b) Taux de transfert de données élevé et temps d'accès court : Dans le stockage holographique, les informations sont stockées par pages, permettant une lecture et une écriture parallèles pour atteindre des taux de transfert de données extrêmement élevés. De plus, les bases de données holographiques peuvent utiliser des méthodes de déviation de faisceau inerte telles que la déviation électro-optique, la déviation acousto-optique ou la sélection de longueur d'onde pour l'adressage, éliminant ainsi le besoin de têtes de lecture/écriture mécaniques utilisées dans le stockage sur disque et optique.

c) Haute redondance des données : L'enregistrement holographique est distribué, et les défauts ou dommages au support de stockage ne réduisent que l'intensité du signal sans entraîner de perte de données. Par conséquent, le stockage holographique volumique a une haute redondance des données et une forte résistance au bruit.

d) Longue durée de vie de stockage : Les informations enregistrées sur le support de stockage peuvent être conservées pendant plus de 30 ans.

2. Projection holographique

La guerre moderne met en avant des opérations tridimensionnelles. Contrairement aux projections sur écran planaire qui créent une sensation de profondeur grâce à des effets tels que la perspective et l'ombrage sur une surface bidimensionnelle, la technologie de projection holographique permet de voir différents aspects d'une image sous n'importe quel angle à 360 degrés, présentant véritablement une image 3D.

3. Système de Simulation de l'Environnement de Champ de Bataille en Trois Dimensions

Le Système de Simulation de l'Environnement de Champ de Bataille en Trois Dimensions utilise une table de sable électronique pour générer rapidement un terrain tridimensionnel et simuler des objets de scène, reproduisant un réalisme thenvironnement tridimensionnel. Il fournit un environnement de terrain simulé tridimensionnel, dynamique et interactif pour le commandement de combat à tous les niveaux. Le Système de Devoirs d'Opérations Conjointes développé sur la base du concept d'intégration peut réaliser des fonctions telles que la communication quotidienne au camp, la surveillance vidéo, la vidéoconférence à distance, la transmission vidéo sans fil et l'affichage de cartes de théâtre. C'est une plateforme qui intègre le commandement des troupes et les opérations de planification avec un système unifié de commandement et de planification des opérations conjointes.

Contre-mesures optiques

Les contre-mesures photoélectriques désignent des mesures techniques qui utilisent des équipements ou dispositifs photoélectriques pour intercepter et identifier les informations des sources de radiation photoélectrique de l'adversaire par l'action des ondes lumineuses, dans le but d'affaiblir ou même de détruire l'efficacité de leurs équipements photoélectriques.

Les contre-mesures photoélectriques incluent la défense (auto-défense) des plateformes d'armement et d'autres installations militaires critiques, ainsi que l'interférence préventive et la suppression contre les équipements photoélectriques de l'adversaire tels que les satellites de reconnaissance.

Les dispositifs couramment utilisés incluent des systèmes d'alerte laser, des dispositifs de brouillage laser, des fusées leurres infrarouges, des fusées de brouillage infrarouges, des lunettes de protection laser, des combinaisons furtives infrarouges, etc.

1. Fusées de brouillage infrarouges

Les fusées de brouillage infrarouges produisent des flammes à haute température lors de l'allumage et génèrent une forte énergie de radiation infrarouge dans une plage spectrale spécifiée, trompant ou induisant en erreur les systèmes de détection infrarouge ou les systèmes de guidage infrarouge de l'adversaire.

2. Lunettes de protection laser

3, technologie de furtivité infrarouge
La furtivité infrarouge consiste à éviter la détection par le dispositif d'imagerie thermique infrarouge de l'ennemi (de sorte que les personnes soient invisibles sous le moniteur infrarouge) et ainsi perturber le jugement de l'ennemi, de sorte que l'ennemi ne puisse pas vous trouver.

V. Tendances de développement

Tendances de développement futures de la science et de la technologie photoélectriques dans le domaine militaire

1. Miniaturisation des dispositifs et systèmes photoélectroniques

Même dans des armements et équipements plus grands, les capteurs doivent être légers, économes en énergie et sans entretien. Par conséquent, la miniaturisation de divers dispositifs et systèmes photoélectroniques militaires est devenue une direction de développement importante.

2. Dispositifs photoélectroniques basés sur de nouveaux matériaux

La performance des dispositifs photoélectroniques dépend largement des matériaux utilisés.

Les informations ci-dessus proviennent de Zhonglian Xunke.

Pièce jointe : Système de Tir Laser d'Armes Légères

La pratique de tir d'armes légères est l'un des sujets de formation quotidienne essentiels pour les forces militaires et policières. Actuellement, la plupart des champs de tir à balles réelles des forces militaires et policières en Chine reposent encore sur la présentation manuelle des cibles, la vérification et le scoring. À mesure que les tâches d'entraînement pour les forces militaires et policières deviennent plus lourdes, la contradiction entre le travail et l'entraînement devient de plus en plus marquée, et des problèmes tels que l'efficacité faible et la sécurité médiocre du scoring manuel ont émergé. Pour résoudre ces problèmes, des moyens technologiques peuvent être employés pour trouver des solutions. Certaines forces militaires et policières ont déjà introduit des systèmes de scoring automatique de haute précision dans leurs champs de tir, améliorant activement les méthodes de scoring dans le tir à balles réelles, mettant en œuvre un scoring entièrement automatique tout au long du processus, réduisant plusieurs étapes dans le scoring, et améliorant l'efficacité et la sécurité de l'entraînement.
